Шаблон своими руками бмв

Не давал покоя вопрос точности при произведенных ранее регулировках, поэтому были изготовлены шаблоны и проведена работа над ошибками.
Фото и чертежи того, что понадобится:

Фото из сети, свой к-т в сборе так и не сфотографировал.

Шаблон для выставления положения шлицевых валов фазовращателя. (С его помощью получаем нужный выступ шлицевого вала: 13,8мм для впуска, и 3,2мм для выпуска).

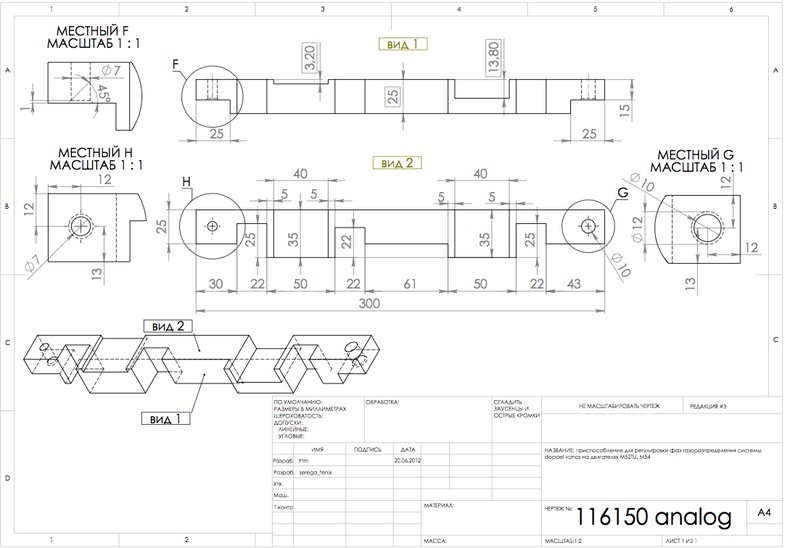

Фиксатор положения распредвалов. (Ранее мне его заменяла линейка)

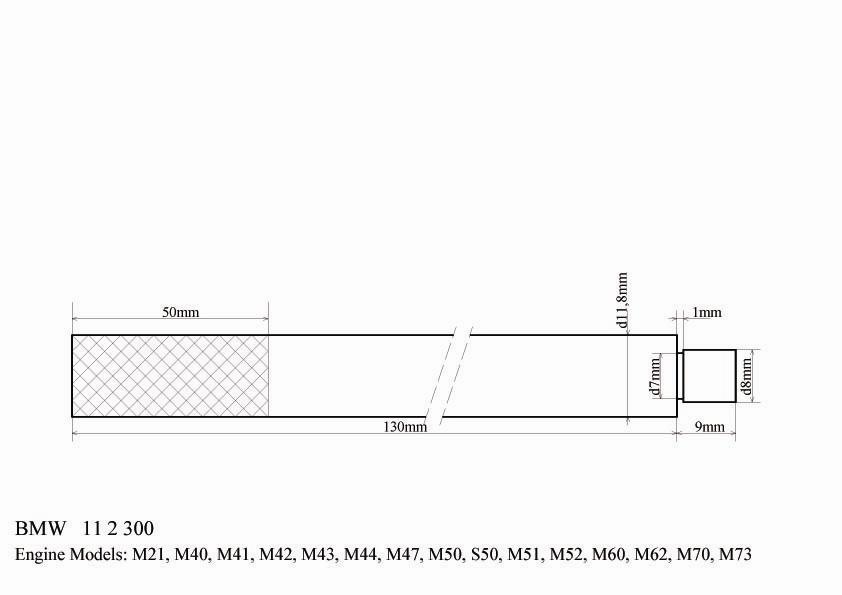

Фиксатор маховика

Натяжитель цепи грм (Заказывать было не обязательно, можно легко модернизировать штатный)

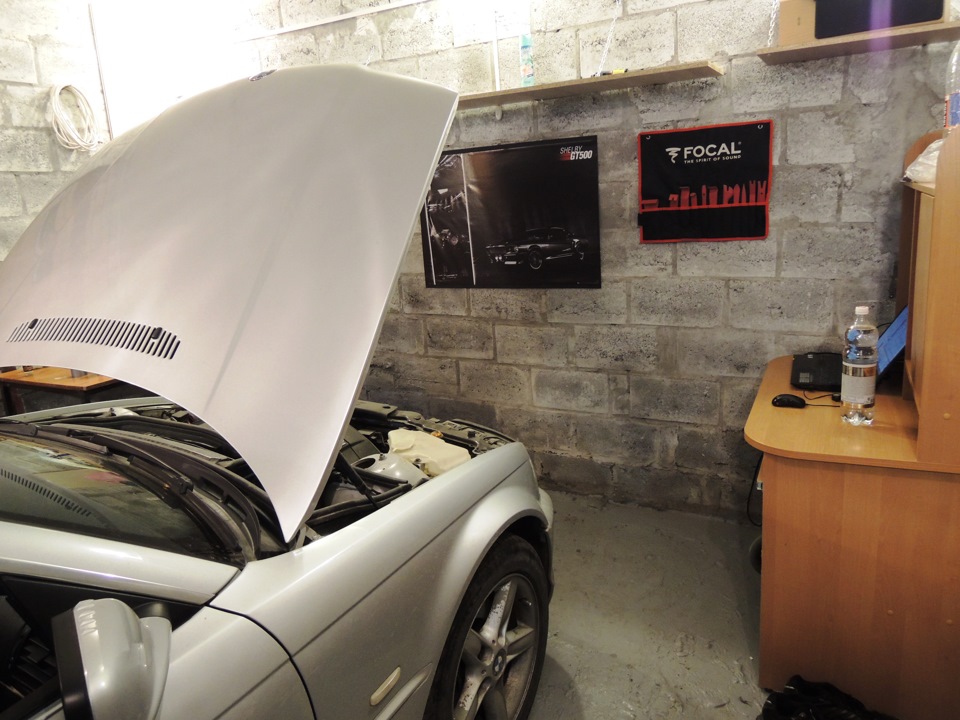

Огромное спасибо Кириллу Kserg61 за классный гараж с удобной ямой и хорошей музыкой (человек занимается автоэлектрикой и устроил отличное рабочее место, гараж мечты))).

Светло, чисто и музычка играет)


Вскрываем крышку…за прошедшие 3 тыс км стало гораздо чище, это приятно!

Отмываемся потихоньку)


Вышло так, что при финальной затяжке разрезная шестерня немного сдвинулись и впускной вал оказался завернут на пол-градуса в опережение:

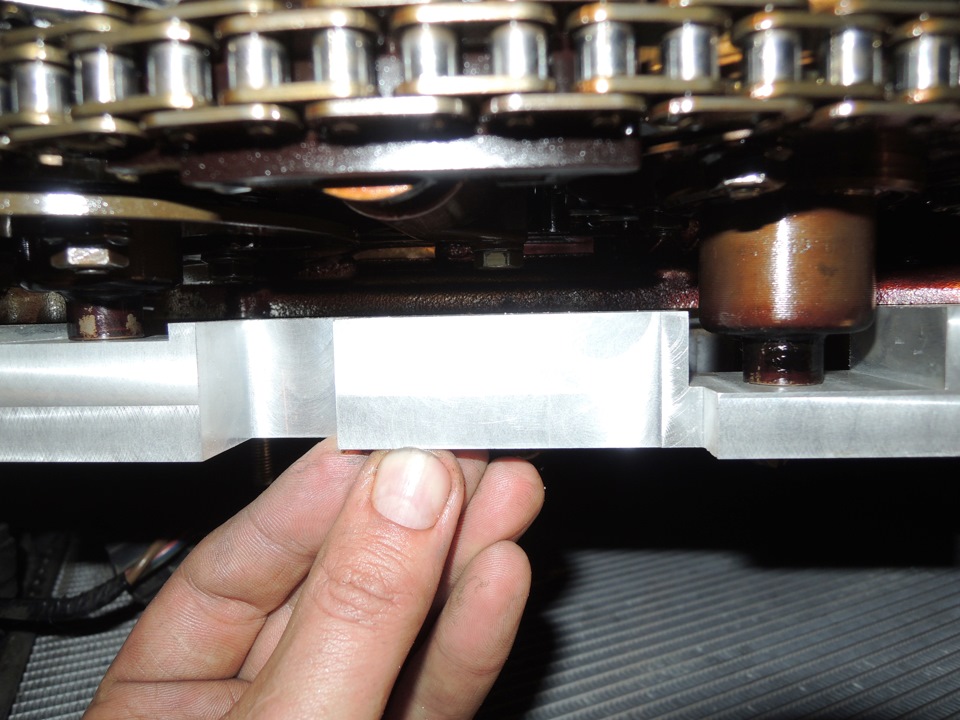

Небольшой зазор между линейкой и квадрантом выпускного распредвала


Это не стало сюрпризом, просто тогда, при затяжке, с N-ной попытки, данная погрешность показалась мне приемлимой (иными словами, я уже просто зае… ).
Выпускной вал стоял идеально.

Фиксация распредвалов в ВМТ


Шлицевые валы ваносов были выставлены точно, погрешность оказалась в пределах теплового зазора. Признаться, не ожидал).

Зазора нэт


Прокрутил маховик пару раз, приложил повторно шаблон, сделал контрольную протяжку всех болтов…

Последний штрих)


Теперь уже все точно как должно быть;)
