Схема ИК управления нагрузкой с помощью любого пульта ПДУ.
Данным устройством можно управлять различными нагрузками ( свет в комнате,ночник и так далее)
Управление ведется с практически с любого ПДУ домашней техники. Я испытания проводил на ПДУ от телевизора LG.
Принцип работы происходит с фиксацией команды: нажали кнопку ПДУ,реле включилось, нажали еще раз-выключилось.
Схема довольно проста
ИК-приемник подойдет любой( главное знать его цоколевку для подключения) свой ИК-приемник я вытянул из старой автомагнитолы.
Головой устройства является микроконтроллер PIC12F675,прошивка для него выложена внизу.
Реле подбираете под тип нагрузки.



Програмирование готового устройства очень простое:
Нажимаем на кнопку ( 1 на схеме) и нажимаем выбранную кнопку на ПДУ,микроконтроллер запомнит код кнопки ПДУ и будет реагировать только на нее. Если захотите перепрограмировать на другую кнопку ПДУ или другой ПДУ, просто повторите все заново.

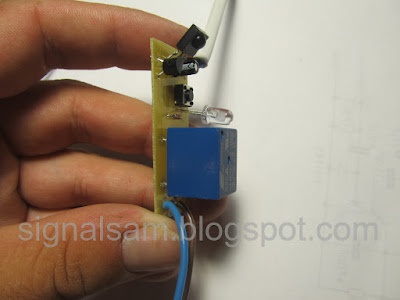

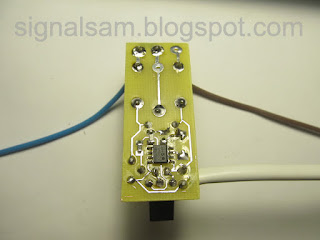

Как видите, само устройство вполне миниатюрное, но при желании можно сделать еще меньше.
Питается схема от 4 до 5.5вольт.

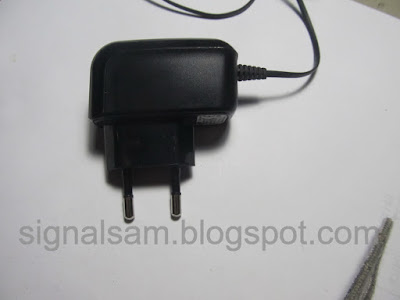

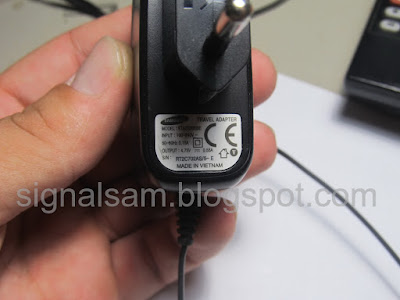

Если ставить этот ИК-выключатель например в лампу или светильник, то можно для питания использовать вот такой Блок питания от зарядки, в параметрах он выдает нужное нам напряжение



Видео работы
